Система «Установка внешних дополнительных топливных баков ВДБ.6130.000» для вертолетов Ми-8, Ми-8МТВ, Ми-8АМТ и их модификаций
Позволяет увеличить время эксплуатации воздушного судна на 5,5 – 6,1 летных часов (дополнительное расстояние 1020 – 1070 км)

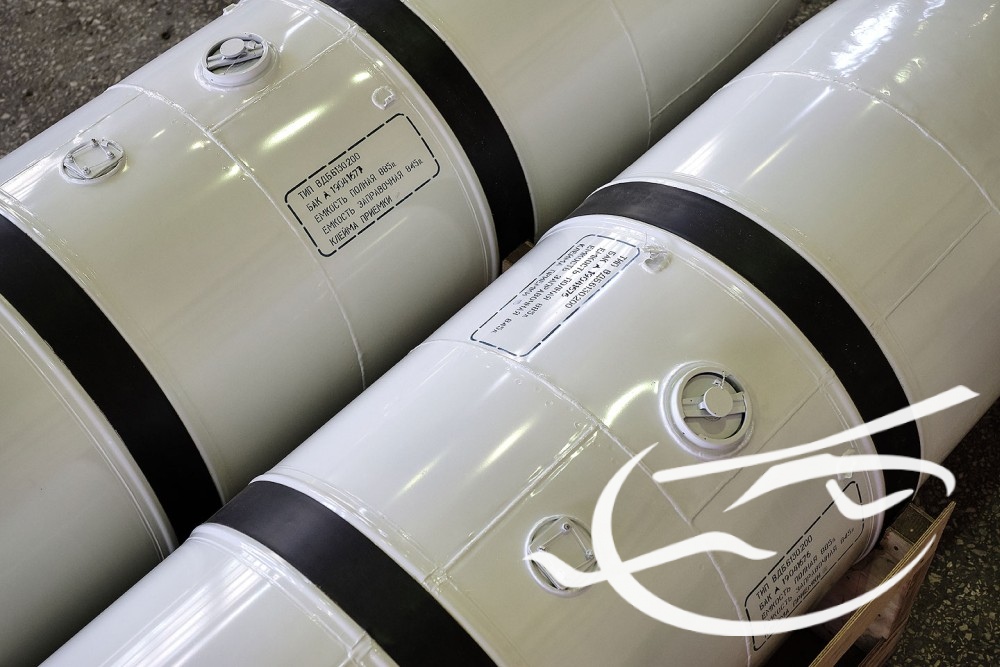

Мы готовы предложить два варианта исполнения внешних дополнительных топливных баков (ВДТБ):

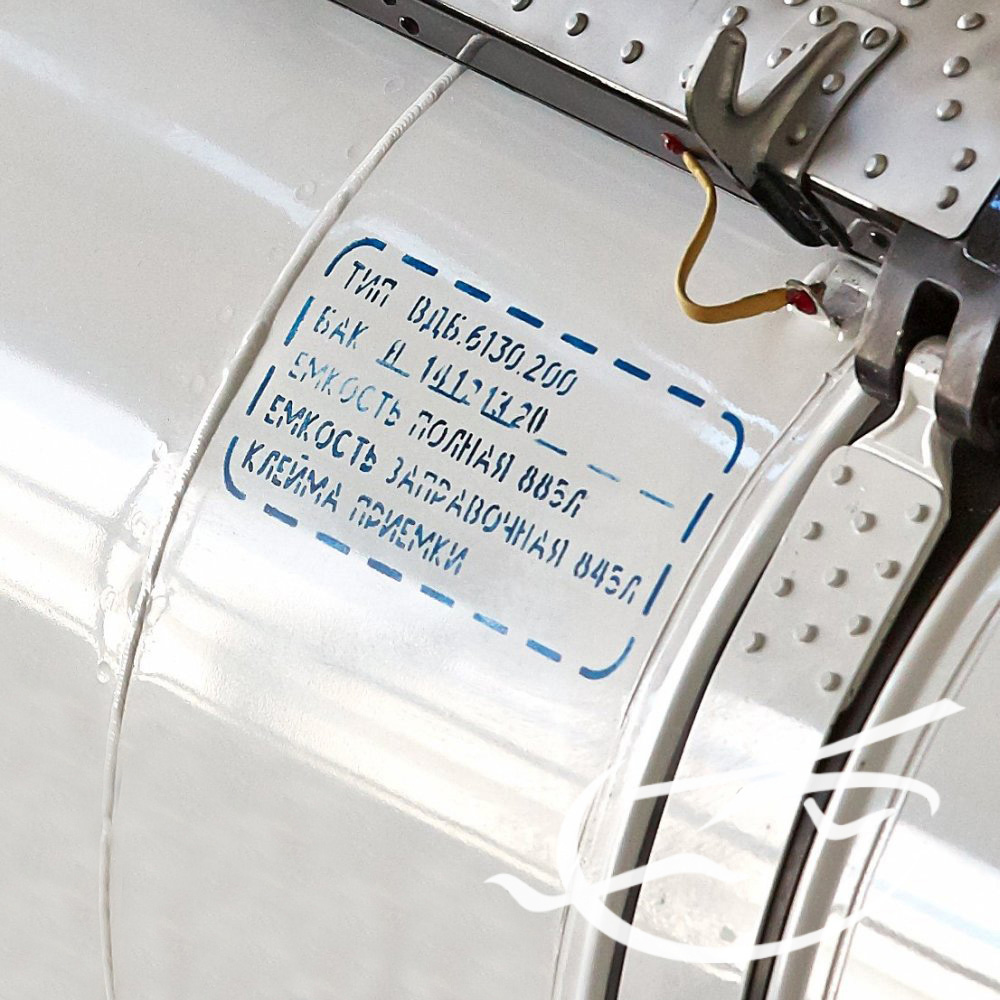

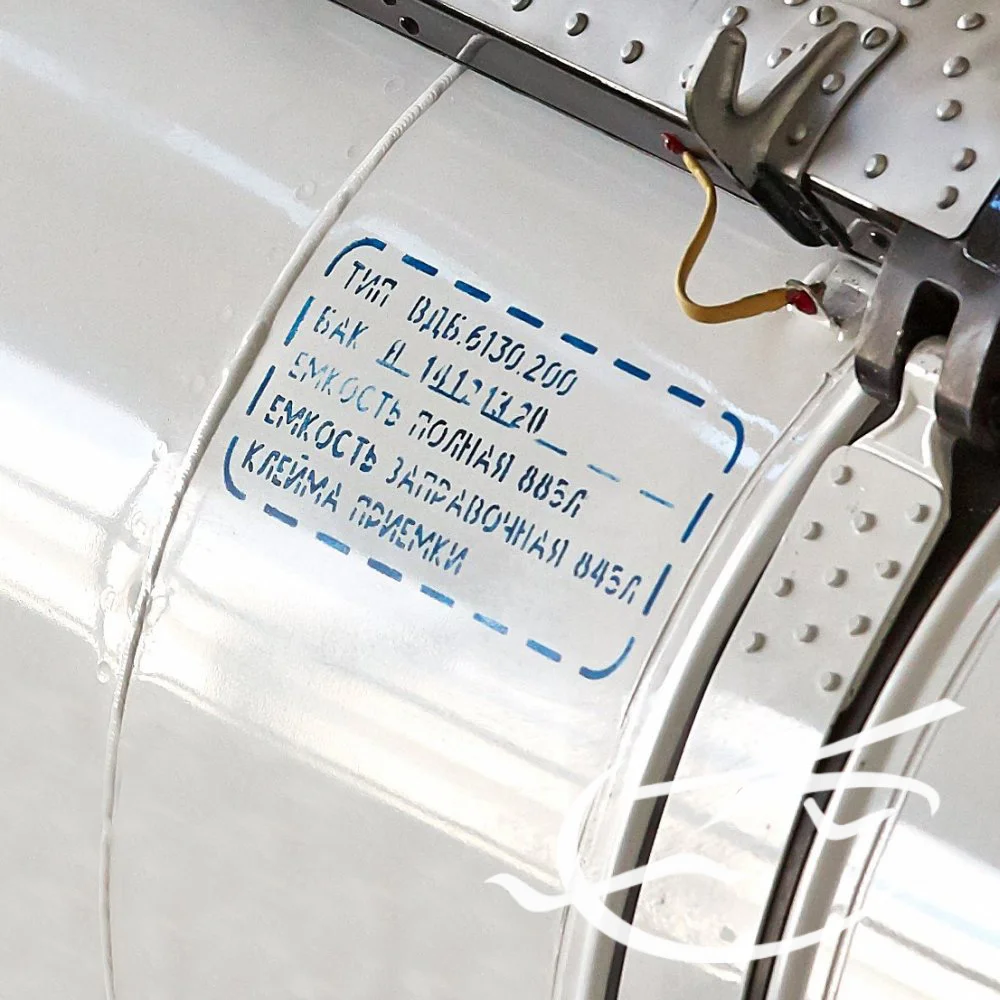

– ВДБ.6130.200 на 885 л.,
– ВДБ.6130.200-03 на 750 л.
Укороченные баки устанавливаются на все типы вертолетов Ми-8, Ми-8МТВ, Ми-8АМТ и их модификации при верхнем расположении керосинового обогревателя или системы кондиционирования воздуха. Применение укороченных баков позволяет оснастить дополнительными баками грузовые и пассажирские (VIP) вертолеты, изготовленные в любой конфигурации.
Баки не сбрасываемые, без системы взрывоподавления.
Оборудование вертолетов ВДТБ не препятствует их эксплуатации в любых климатических условиях во всем диапазоне эксплуатационных температур.
В эксплуатации по всему миру насчитывается более 1 100 комплектов ВДБ.6130.000.

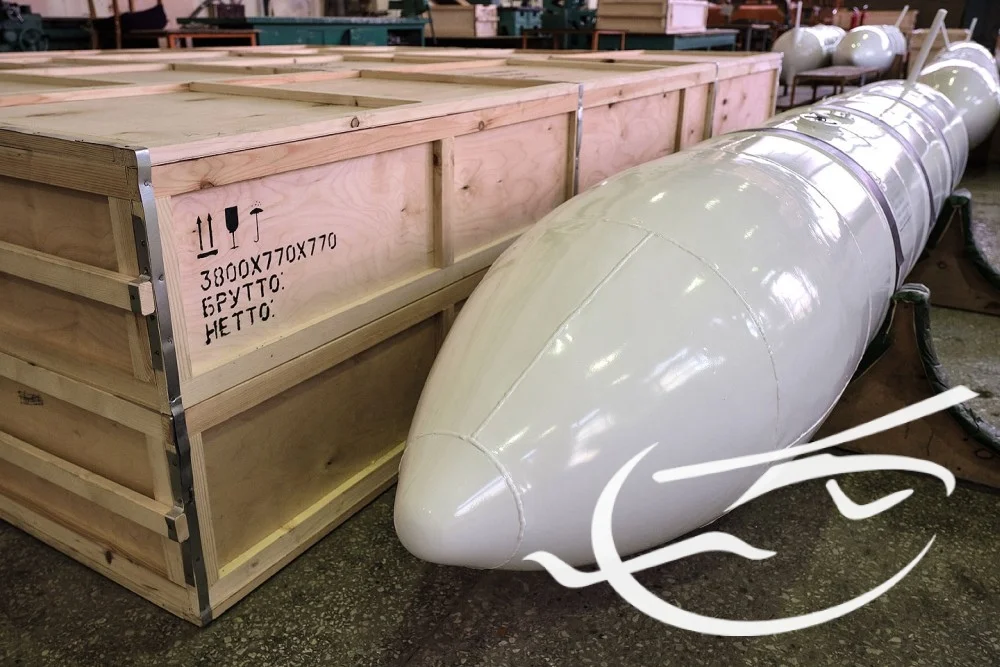

Варианты комплектов поставки:
- Полный комплект
Комплект поставки включает все необходимые компоненты для доработки ВС и установки системы на ВС по бюллетеню №ТМ 2652-БУ-Г
- Для замены по выработке ресурса
Комплект поставки включает только компоненты системы, необходимые для её установки на ВС после выработки агрегатами (баки, элементы крепления, датчики) ресурсных показателей.
Преимущества установки ВДБ.6130.000
РАСПОЛОЖЕНИЕ

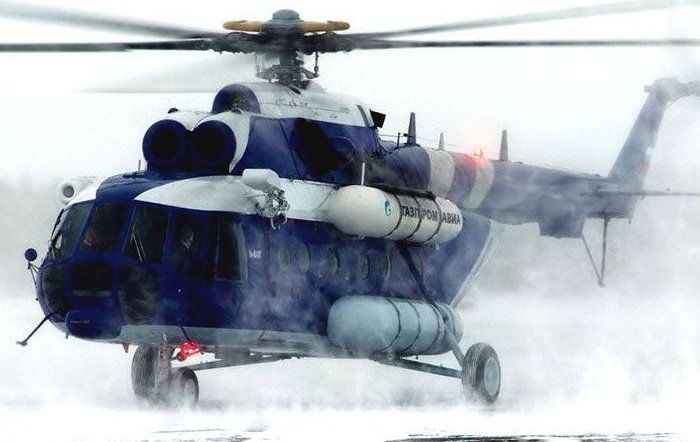

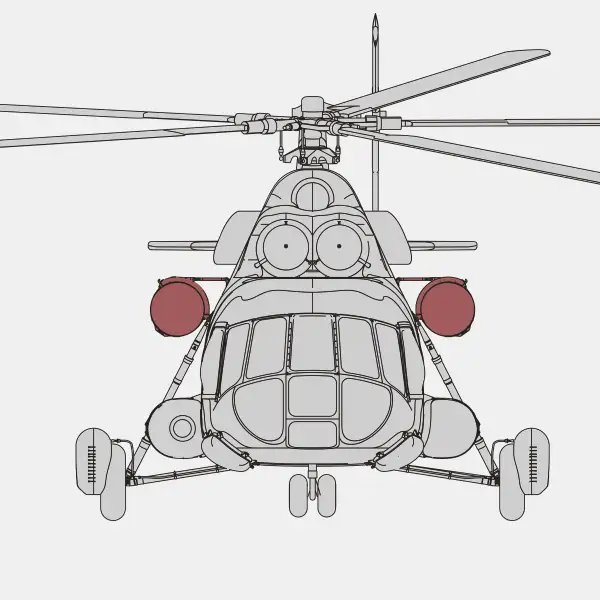

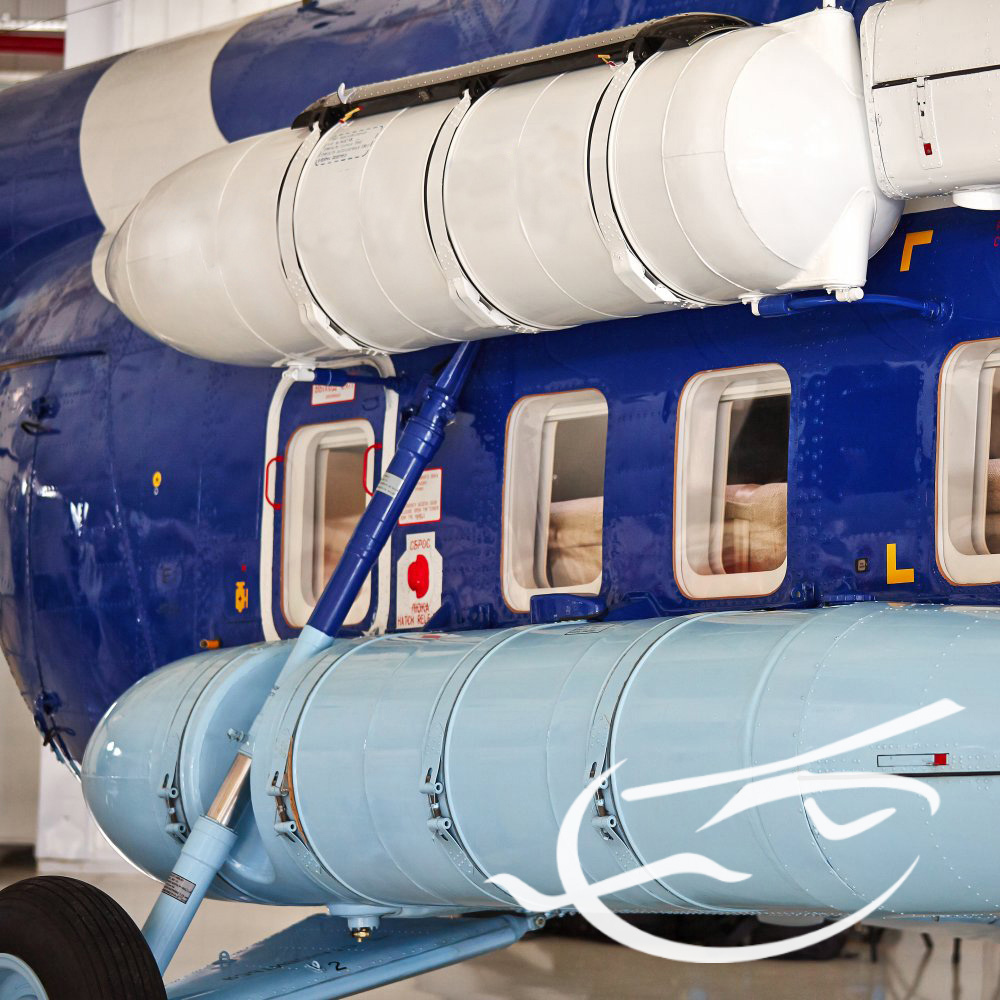

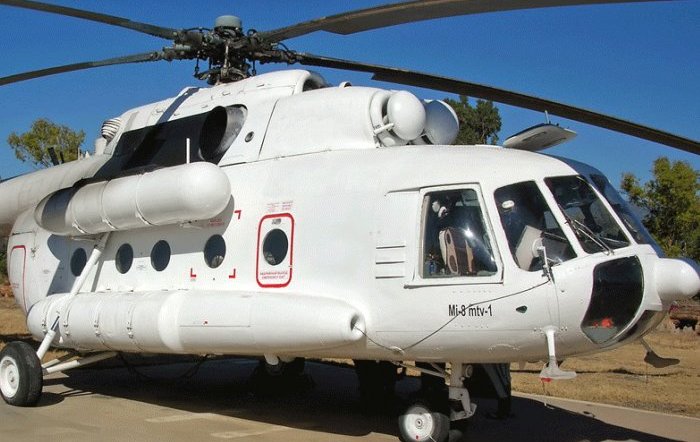

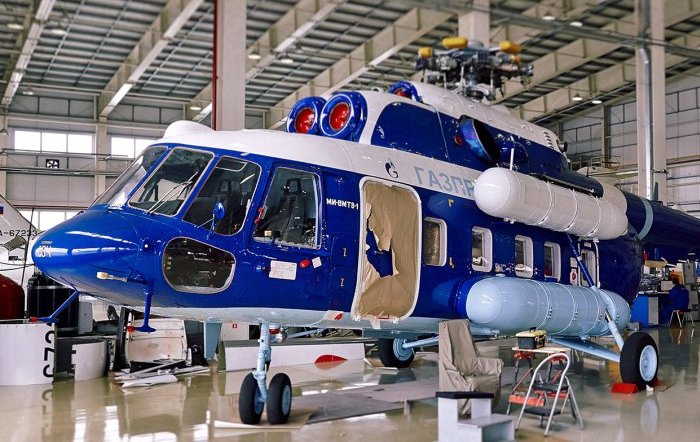

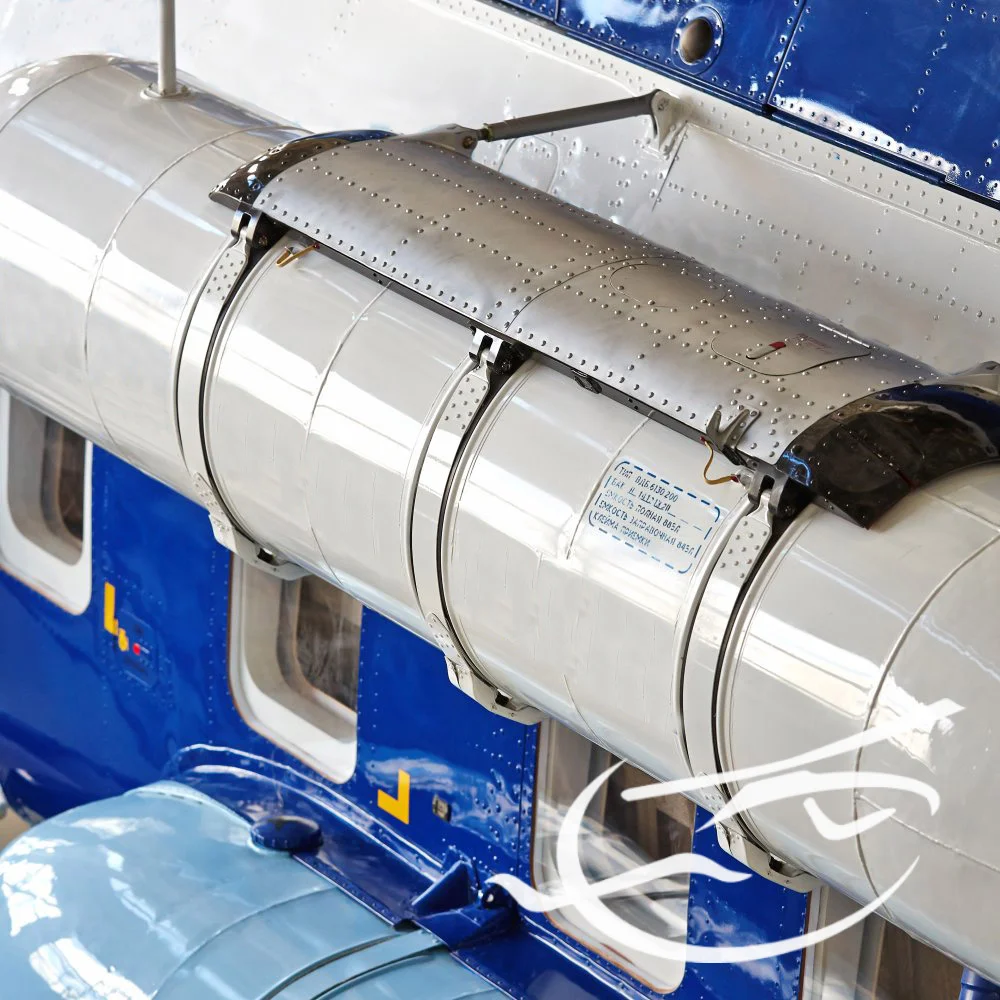

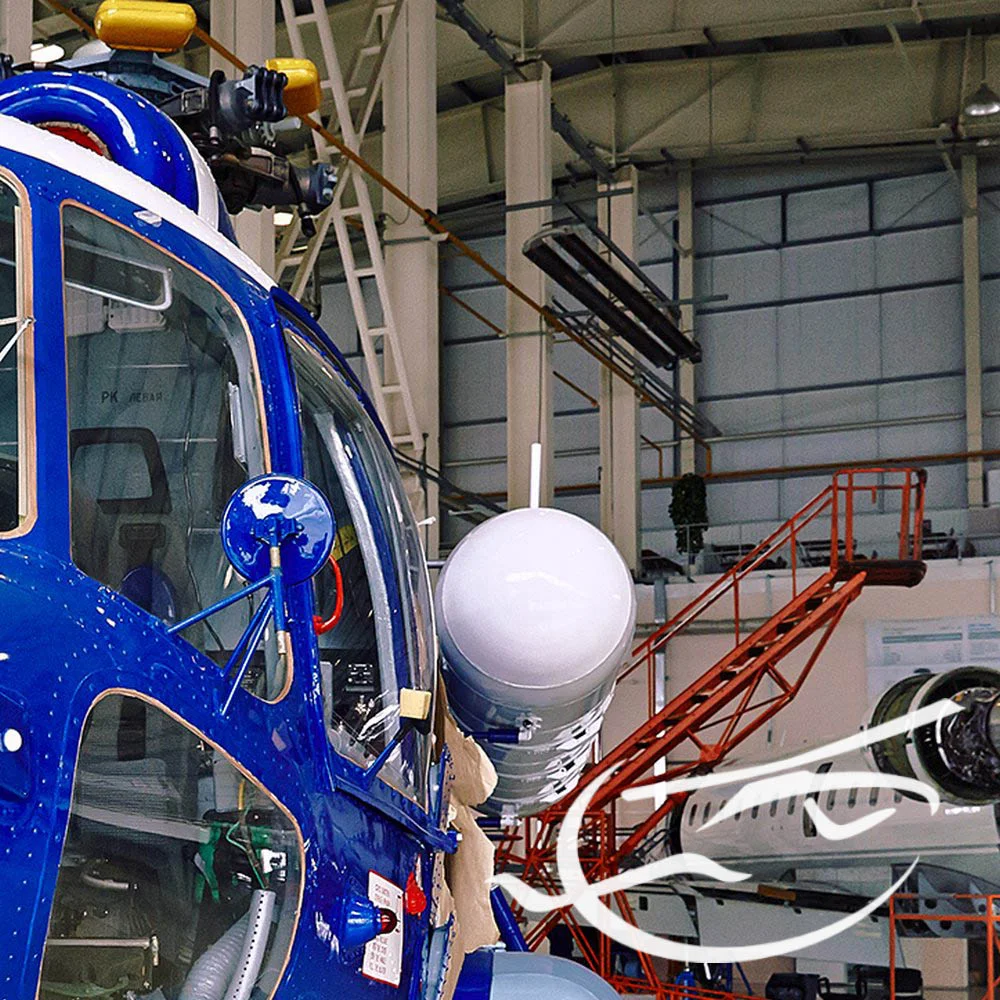

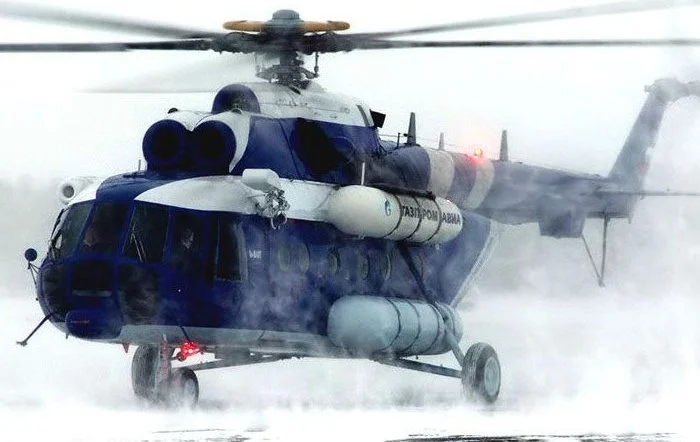

ВДБ устанавливаются по обоим бортам центральной части фюзеляжа ВС, выше уровня блистеров (окон) ВС. Установленные баки не препятствуют обзору пассажиров вертолета через все блистеры. Это делает их предпочтительными при эксплуатации вертолетов в варианте VIP-салон, пассажирского, поисково-спасательного, транспортного, vip-салон, медицинского, патрульного и др. назначения.БЕЗОПАСНОСТЬ
ВДТБ не перекрывают аварийные люки ВС, а также не препятствуют покиданию ВС пассажирами, путём выдавливания блистеров (окон) в случае необходимости, что делает указанные баки незаменимыми во всех вариантах пассажирского исполнения вертолетов Ми-8, Ми-8МТВ, Ми-8АМТ и их модификаций.ПРОСТОТА КОНСТРУКЦИИ
ВДТБ отличаются простотой обслуживания в эксплуатации, а также незначительностью времени (~ 3ч.) монтажа (демонтажа) баков на доработанном под установку ВДБ.6130.000 вертолете.ДОРАБОТКА В ЭКСПЛУАТАЦИИ
Доработка ВС под установку ВДБ.6130.000 может быть выполнено в эксплуатации и не требует специально оборудованной производственной базы.ПРИМЕНЕНИЕ ПО ПРОГРАММАМ ООН
Наличие внешних дополнительных топливных баков на вертолетах, в том числе и ВДБ.6130.000 на вертолетах Ми-8, Ми-8МТВ, Ми-8АМТ и их модификаций, является необходим условием для участия в тендерах по программам ООН по всему миру (как требование к воздушному судну, которому необходимо преодолевать значительные расстояния без посадки).
Технические характеристики
| Длина | 3 600 мм |
| Наружный диаметр | 603 мм |
| Масса установки (без топлива) | 130 кг |
| Количество | 2 бака ВДБ 6130.200 |
| Суммарная ёмкость | 1 690 л |
| Запас топлива (для вертолетов с увеличенными топливными баками и ВДТБ) | 3 337 кг |
| Дальность и продолжительность полета: для вертолетов со взлётной массой 11,1т для вертолетов со взлётной массой 13т |
1 070 км, 6,1 часа 1 020 км, 5,5 часа |
| Выработка топлива | самотеком в основные подвесные баки |
| Контроль выработки | (бак полон, остаток менее 510 л, бак пуст) |
| Ресурс | 3 000 часов с возможностью увеличения до 4500 часов 3-мя этапами по 500 часов по результатам оценки технического состояния |
| Срок эксплуатации | 25 лет |
| Время монтажа (демонтажа) | Не превышает 3 часов |
При установке ВДТБ на вертолете должна быть отключена система нейтрального газа, демонтированы спецфермы и ЭВУ. В зависимости от полетного задания баки и пилоны могут временно демонтироваться.
Условия установки
Место выполнения работ (на усмотрение эксплуатанта):
по месту эксплуатации вертолета;
на базе КНПП «Вертолеты-МИ» в Казани.
Срок выполнения работ: 7 дней
Технический персонал: 5 человек
